チェーン・ベルト・歯車伝導

長尺標準ラックギア メカ工業(株)


■RS-F形両端面加工付標準ラック(S45C材) 注)※印はS50C 4面機械加工品になります。  単位:mm

形 番 価格 モジュール 全長 歯幅 高さ 歯合い
高さ
有効歯数 許容伝達力(N) 質量(kg)
m A B C D 曲げ強さ 歯面強さ
RS 1012-10F 4,280 1 999.03 10 12 11 318 958.2 176.7 0.9
RS 1520-10F 4,720 1.5 999.03 15 20 18.5 212 2156 420.9 2.2
RS 2025-10F 6,000 2 1005.31 20 25 23 160 3833 775 3.6
RS 2530-10F 7,720 2.5 1005.31 25 30 27.5 128 5989 1242 5.4
RS 3035-10F 9,720 3 999.03 30 35 32 106 8624 1821 7.4
RS 4045-10F 14,320 4 1005.31 40 45 41 80 15330 3325 12.8
RS 5050-10F 20,000 5 1005.31 50 50 45 64 23960 5296 17.5
RS 6060-10F 29,760 6 999.03 60 60 54 53 34500 7735 25.2
RS 8075-10F 53,440 8 1005.31 75 75 67 40 44230 10380 39
※RS10080-10F  88,640 10 1005.31 90 80 70 32 66340 16100 48.8
RS 1520-15F 7,200 1.5 1507.96 15 20 18.5 320 2156 420.9 3.3
RS 2025-15F 9,160 2 1507.96 20 25 23 240 3833 775 5.4
RS 2530-15F 11,800 2.5 1507.96 25 30 27.5 192 5989 1242 8.1
RS 3035-15F 14,840 3 1507.96 30 35 32 160 8624 1821 11.2
RS 4045-15F 21,920 4 1507.96 40 45 41 120 15330 3325 19.2
RS 5050-15F 30,560 5 1507.96 50 50 45 96 23960 5296 26.3
RS 6060-15F 45,440 6 1507.96 60 60 54 80 34500 7735 37.8
RS 1520-20F 9,680 1.5 2049.88 15 20 18.5 435 2156 420.9 4.4
RS 2025-20F 12,280 2 2048.31 20 25 23 326 3833 775 7.3
RS 2530-20F 15,800 2.5 2049.88 25 30 27.5 261 5989 1242 10.9
RS 3035-20F 19,880 3 2045.17 30 35 32 217 8624 1821 15.2
RS 4045-20F 29,360 4 2048.31 40 45 41 163 15330 3325 26
RS 5050-20F 40,960 5 2042.04 50 50 45 130 23960 5296 35.9
RS 6060-20F 60,880 6 2035.75 60 60 54 108 34500 7735 51

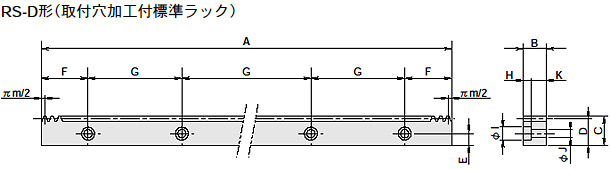

■RS-D形取付穴加工付標準ラック(S45C材)   単位:mm
形 番 価格 モジュール 全長 歯幅 高さ 噛合い高さ 有効歯数 取付穴寸法 取付
穴数
ネジ径 座ぐり寸法 質量kg
m A D C C E F G H I J K
RS1520-10D 5,880 1.5 999.03 15 20 18.5 212 8 49.52 180 6 M 5 6 10 6 9 2.1
RS2025-10D 7,360 2 1005.31 20 25 23 160 10 52.66 180 6 M 6 7 11 7 13 3.5
RS2530-10D 9,240 2.5 1005.31 25 30 27.5 128 12 52.66 180 6 M 8 9 14 9 16 5.3
RS3035-10D 11,400 3 999.03 30 35 32 106 14 49.52 180 6 M10 11 17.5 11 19 7.2
RS4045-10D 16,280 4 1005.31 40 45 41 80 18 52.66 180 6 M12 14 20 14 26 12.4
RS5050-10D 22,240 5 1005.31 50 50 45 64 20 62.66 220 5 M14 16 23 16 34 17
RS6060-10D 32,160 6 999.03 60 60 54 53 23 59.52 220 5 M16 18 26 18 42 24
RS1520-15D 8,920 1.5 1507.96 15 20 18.5 320 8 33.98 180 9 M 5 6 10 6 9 3.2
RS2025-15D 11,160 2 1507.96 20 25 23 240 10 33.98 180 9 M 6 7 11 7 13 5.3
RS2530-15D 14,120 2.5 1507.96 25 30 27.5 192 12 33.98 180 9 M 8 9 14 9 16 7.9
RS3035-15D 17,360 3 1507.96 30 35 32 160 14 33.98 180 9 M10 11 17.5 11 19 10.8
RS4045-15D 24,800 4 1507.96 40 45 41 120 18 33.98 180 9 M12 14 20 14 26 18.6
RS5050-15D 33,680 5 1507.96 50 50 45 96 20 93.98 220 7 M14 16 23 16 34 25.5
RS6060-15D 49,920 6 1507.96 60 60 54 80 23 93.98 220 7 M16 18 26 18 42 36.7
RS1520-20D 12,000 1.5 2049.88 15 20 18.5 435 8 34.94 180 12 M 5 6 10 6 9 4.3
RS2025-20D 14,960 2 2048.31 20 25 23 326 10 34.15 180 12 M 6 7 11 7 13 7.2
RS2530-20D 19,120 2.5 2049.88 25 30 27.5 261 12 34.94 180 12 M 8 9 14 9 16 10.7
RS3035-20D 23,240 3 2045.17 30 35 32 217 14 32.58 180 12 M10 11 17.5 11 19 14.6
RS4045-20D 33,200 4 2048.31 40 45 41 163 18 34.15 180 12 M12 14 20 14 26 25.2
RS5050-20D 46,720 5 2042.04 50 50 45 130 20 31.02 220 10 M14 16 23 16 34 34.5
RS6060-20D 67,760 6 2035.75 60 60 54 108 23 27.88 220 10 M16 18 26 18 42 49.5
