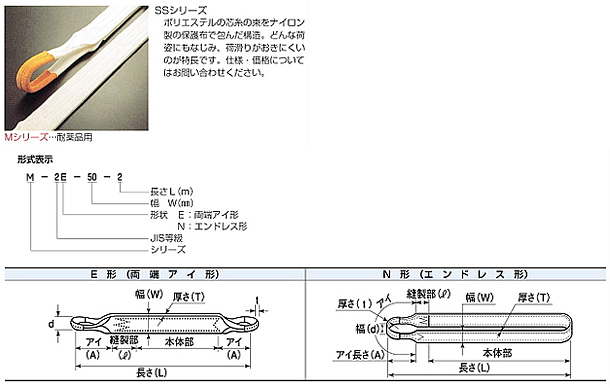

シリーズ | E形(両端アイ形)寸法(mm) | N形(エンドレス形)寸法(mm) | ||||||||||||
タイプ | 使用 荷重 (t) |
本体 | アイ | タイプ | 使用 荷重 (t) |
本体 | アイ | |||||||
幅(W) | 厚さ(T) | 長さ(A) | 幅(d) | 厚さ(t) | 幅(W) | 厚さ(T) | 長さ(A) | 幅(d) | 厚さ(t) | |||||
Mシリーズ | M-2E-25 | 0.63 | 25 | 12 | 200 | 30 | 10 | M-2N-25 | 1.25 | 25 | 12 | 200 | 30 | 15 |
M-2E-50 | 1.25 | 50 | 12 | 300 | 30 | 15 | M-2N-50 | 2.5 | 50 | 12 | 300 | 40 | 20 | |
M-2E-75 | 2.0 | 75 | 12 | 350 | 45 | 15 | M-2N-75 | 4.0 | 75 | 12 | 350 | 60 | 20 | |
M-2E-100 | 2.5 | 100 | 12 | 350 | 40 | 20 | M-2N-100 | 5.0 | 100 | 12 | 350 | 75 | 27 |
使用荷重はストレートつり時の容量です。
長さ(m) | 価格(円) | ||||
Mシリーズ | |||||
両端アイ形 (E形) |
エンドレス形 (N形) |
幅25 | 幅50 | 幅75 | 幅100 |
1 | 0.5 | 1,530 | 3,060 | 4,590 | |
1.5 | 0.75 | 1,836 | 3,672 | 5,508 | |
2 | 1 | 2,142 | 4,284 | 6,426 | 8,568 |
2.5 | 1.25 | 2,448 | 4,896 | 7,344 | 9,792 |
3 | 1.5 | 2,754 | 5,508 | 8,262 | 11,016 |
3.5 | 1.75 | 3,060 | 6,120 | 9,180 | 12,240 |
4 | 2 | 3,366 | 6,732 | 10,098 | 13,464 |
4.5 | 2.25 | 3,672 | 7,344 | 11,016 | 14,688 |
5 | 2.5 | 3,978 | 7,956 | 11,934 | 15,912 |
5.5 | 2.75 | 4,284 | 8,568 | 12,852 | 17,136 |
6 | 3 | 4,590 | 9,180 | 13,770 | 18,360 |
6.5 | 3.25 | 4,896 | 9,792 | 14,688 | 19,584 |
7 | 3.5 | 5,202 | 10,404 | 15,606 | 20,808 |
7.5 | 3.75 | 5,508 | 11,016 | 16,524 | 22,032 |
8 | 4 | 5,814 | 11,628 | 17,442 | 23,256 |
8.5 | 4.25 | 6,120 | 12,240 | 18,360 | 24,480 |
9 | 4.5 | 6,426 | 12,852 | 19,278 | 25,704 |
9.5 | 4.75 | 6,732 | 13,464 | 20,196 | 26,928 |
10 | 5 | 7,038 | 14,076 | 21,114 | 28,152 |
■ 当てもの |
適用 | タイプ | 材質 | 幅 (mm) |
価格(円) | |||||||||
長さ(mm) | |||||||||||||
100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | ||||
E形用 (両端アイ 形用) |
PWL | ナイロン | 25 | 420 | 630 | 840 | 1,050 | 1,260 | 1,470 | 1,680 | 1,890 | 2,100 | 2,310 |
35 | 480 | 720 | 960 | 1,200 | 1,440 | 1,680 | 1,920 | 2,160 | 2,400 | 2,640 | |||
50 | 600 | 900 | 1,200 | 1,500 | 1,800 | 2,100 | 2,400 | 2,700 | 3,000 | 3,300 | |||
75 | 720 | 1,080 | 1,440 | 1,800 | 2,160 | 2,520 | 2,880 | 3,240 | 3,600 | 3,960 | |||
100 | 780 | 1,260 | 1,740 | 2,220 | 2,700 | 3,180 | 3,660 | 4,140 | 4,620 | 5,100 | |||
150 | 1,140 | 1,740 | 2,340 | 2,940 | 3,540 | 4,140 | 4,740 | 5,340 | 5,940 | 6,540 | |||
200 | 1,380 | 2,160 | 2,940 | 3,720 | 4,500 | 5,280 | 6,060 | 6,840 | 7,620 | 8,400 | |||
PGL | 牛革 | 25 | 450 | 900 | 1,350 | 1,800 | 2,250 | 2,700 | 3,150 | 3,600 | 4,050 | 4,500 | |
35 | 510 | 1,020 | 1,530 | 2,040 | 2,550 | 3,060 | 3,570 | 4,080 | 4,590 | 5,100 | |||
50 | 570 | 1,140 | 1,710 | 2,280 | 2,850 | 3,420 | 3,990 | 4,560 | 5,130 | 5,700 | |||
75 | 750 | 1,500 | 2,250 | 3,000 | 3,750 | 4,500 | 5,250 | 6,000 | 6,750 | 7,500 | |||
100 | 900 | 1,800 | 2,700 | 3,600 | 4,500 | 5,400 | 6,300 | 7,200 | 8,100 | 9,000 | |||
150 | 1,140 | 2,280 | 3,420 | 4,560 | 5,700 | 6,840 | 7,980 | 9,120 | 10,260 | 11,400 | |||
200 | 1,410 | 2,820 | 4,230 | 5,640 | 7,080 | 8,460 | 9,900 | 11,280 | 12,720 | 14,100 | |||
250 | 1,800 | 3,600 | 5,400 | 7,200 | 9,000 | 10,800 | 12,600 | 14,400 | 16,200 | 18,000 | |||
300 | 2,130 | 4,260 | 6,390 | 8,520 | 10,650 | 12,780 | 14,910 | 17,040 | 19,170 | 21,300 | |||
N形用 (エンドレス 形用) |
PXL | ナイロン | 25 | 960 | 1,110 | 1,260 | 1,410 | 1,560 | 1,710 | 1,860 | 2,010 | 2,160 | 2,310 |
35 | 1,080 | 1,260 | 1,440 | 1,620 | 1,800 | 1,980 | 2,160 | 2,340 | 2,520 | 2,700 | |||
50 | 1,200 | 1,410 | 1,620 | 1,830 | 2,040 | 2,250 | 2,460 | 2,670 | 2,880 | 3,090 | |||
75 | 1,320 | 1,560 | 1,800 | 2,040 | 2,280 | 2,520 | 2,760 | 3,000 | 3,240 | 3,480 | |||
100 | 1,710 | 1,980 | 2,250 | 2,520 | 2,790 | 3,060 | 3,330 | 3,600 | 3,870 | 4,140 | |||
150 | 2,160 | 2,520 | 2,880 | 3,240 | 3,600 | 3,960 | 4,320 | 4,680 | 5,040 | 5,400 | |||
200 | 2,550 | 3,000 | 3,450 | 3,900 | 4,350 | 4,800 | 5,250 | 5,700 | 6,150 | 6,600 | |||
250 | 2,520 | 3,120 | 3,720 | 4,320 | 4,920 | 5,520 | 6,120 | 6,720 | 7,320 | 7,920 | |||
300 | 2,760 | 3,480 | 4,200 | 4,920 | 5,640 | 6,360 | 7,080 | 7,800 | 8,520 | 9,240 |
|
