構造用システム

アルファフレームシステム エヌアイシ・オートテック(株)

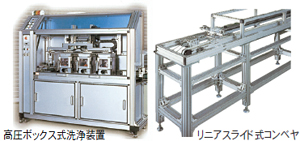

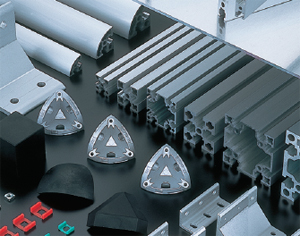

アルファフレームシステムとは、あらゆる構造体をボルト結合のみでフレキシブルに組立を可能にするアルミニウム合金押出構造材と、その接続ブラケット及び周辺アクセサリーです。
スチール製に比べ軽くて強く、溶接やメッキ、塗装が不要なので設計の変更や将来の増設にも柔軟に対応できます。



■アルファフレームのタイプ

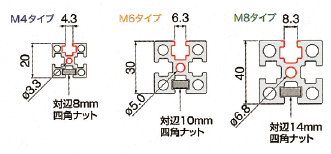

アルファフレームには3種類の基準寸法が設定されておりM4タイプ、M6タイプ、M8タイプの3タイプにシリーズ化されています。
フレームの外形寸法
取付ネジ 基準寸法 取付ネジ 基準寸法
M4タイプ 20mm M8タイプ 40mm
M6タイプ 30mm

・同一シリーズ内でのT溝ピッチは基準寸法に基づいています。
・端面においても側面同様のピッチでネジ加工が可能です。 (ネジ下穴径の通し穴があります)

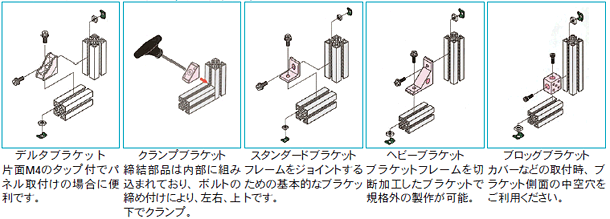

■アルファフレームの基本ジョイント

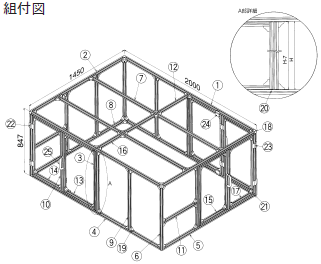

■ 製作例(機械カバー)

No 型式(追加工)×長さ(mm) 数量 No 型式(追加工)×長さ(mm) 数量
1 AFS-3030L-6-W 1940 2 18 ABC-3030-6 4
2 AFS-3030L-6-W 1390 2 19 ABLD-30-6-BNH 92
3 AFS-3030L-6-W 777 3 20 ACG-06 3
4 AFS-3030L-6-T 1930 2 21 AEC-3030-6 3
5 AFS-3030L-6-T 1380 1 22 AHS-6060-6-L-SL 6
6 AFS-3030L-6-T 817 4 23 AHS-6060-6-R-SL 6
7 AFS-3030L-6 1940 2 24 DMCS-68 6
8 AFS-3030L-6 1390 1 25 HDL-06-EL 3
9 AFS-3030L-6 787 7 APB-06-15 12
10 AFS-3030L-6 777 9 NSM-06-4 12
11 AFS-3030L-6 510 2 NSM-06-6 69
12 AFS-3030L-6 480 2 NH-06-GR 81
13 AFS-3030L-6 443 4
14 AFS-3030L-6 405 4
15 AFS-3030L-6 382 2
16 AFS-3030L-6 370 1
17 AFS-3030L-6 343 2


詳細な仕様および価格については、御問合わせください
