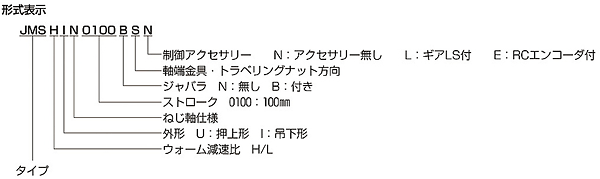

タイプ | JMS | JSS | |
| 基本容量(kN) | 2 | 5 | ||
| ねじ軸径(mm) | 16 | 20 | ||
| ねじ軸リード(mm) | 5 | 5 | ||
| ウォーム減速比 | H | 3 | 5 | |
| L | - | 24 | ||
| 効率 | H | 0.35 | 0.33 | |
| L | - | 0.20 | ||
| 最大許容動力(kW) | 0.2 | 0.2 | ||
| 所要入力トルク(N･m) | H | 1.5 | 2.4 | |
| L | - | 0.84 | ||
| タイプ | ストローク (mm) |
価格(円) | ||
| ジャバラなし | ジャバラ付 | 端末金具 | ||
| JMS | 100 | 43,428 | 49,140 | (S45C) 5,460 (SUS304) 7,224 |
| 200 | 45,108 | 52,920 | ||
| 300 | 46,956 | 56,616 | ||
| 400 | 48,636 | 60,984 | ||
| 500 | 50,484 | 65,352 | ||
| JSS | 100 | 54,348 | 61,572 | (S45C) 5,460 (SUS304) 7,224 |
| 200 | 56,616 | 63,756 | ||
| 300 | 58,884 | 70,476 | ||
| 400 | 61,320 | 72,828 | ||
| 500 | 63,504 | 76,692 | ||

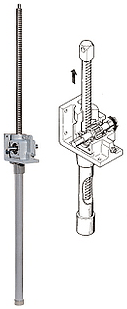

| ・回転を直線運動に、また直線運動を回転運動に、直接変換する事ができます。 |
 |
タイプ | JMR | JSR |
| 基本容量(kN) | 2 | 4 | |
| ラック軸径(mm) | φ20 | φ30 | |
| モジュール | M2 | M3 | |
| 効率 | 0.90 | 0.90 | |
| 基本容量時所要入力トルク(N・m) | 38 | 113 | |
| 最大入力回転数(min-1) | 75 | 50 | |
| ラック軸の最大速度(mm/min) | 8000 | 8000 | |
| 1台当りの最大 許容動力(kW) | 0.29 | 0.58 | |
| 入力軸の許容 オーバーハング荷重(N) |
130 | 700 | |
| 入力軸１回転当り ラック軸進み量(mm/回転) |
106.8 | 160.2 |
| ストローク (mm) |
JMR価格(円) | JSR価格(円) | ||
| ジャバラなし | ジャバラ付 | ジャバラなし | ジャバラ付 | |
| 100 | 39,144 | 48,300 | 49,392 | 59,892 |
| 200 | 40,824 | 50,148 | 51,240 | 62,244 |
| 300 | 42,672 | 54,096 | 53,256 | 66,192 |
| 400 | 44,688 | 58,212 | 54,936 | 70,728 |
| 500 | 46,704 | 62,916 | 56,784 | 75,768 |
| 600 | 48,720 | 66,360 | 58,464 | 78,960 |
| 800 | 52,920 | 76,356 | 63,168 | 89,964 |
| 1000 | 57,624 | 85,176 | 67,788 | 99,288 |
| 1300 | 65,352 | 100,968 | 76,356 | 116,340 |
| 1500 | 69,804 | 112,644 | 81,144 | 129,864 |
| 1800 | 77,112 | 130,788 | 88,956 | 149,352 |
| 端末金具 | 5,460 | 5,460 | ||
| ギャリミット スイッチ |
46,788 | 47,292 | ||
