■ ステンレスチェン用スプロケット

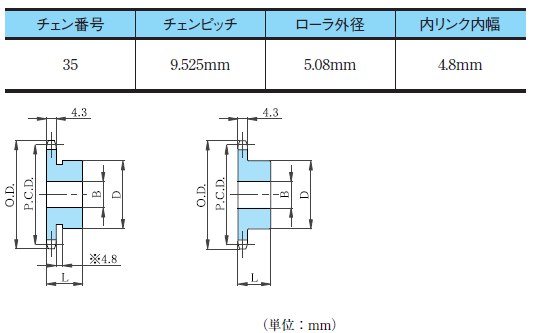

No.35 ステンレススプロケット

新B形スプロケット
歯数 ピッチ円
直径
P.C.D.
外径 O.D. 新B形、新BW形 価 格
( 円 )
軸穴径 B ボス 概略
質量
kg
下穴 最大 径 D 長さ L
10 30.84 35 8 12 ※25 20 0.08 966
11 33.81 38 8 14 ※27 20 0.09 1,150
12 36.80 41 9 16 ※31 20 0.12 1,242
13 39.80 44 9 18 ※32 20 0.12 1,242
14 42.81 47 9 16 30 20 0.12 1,426
15 45.81 51 9 22 35 20 0.16 1,564
16 48.82 54 9 23 37 20 0.19 1,656
17 51.84 57 11 25 41 20 0.22 1,748
18 54.85 60 11 28 44 20 0.25 1,932
19 57.87 63 11 29 47 20 0.28 2,059
20 60.89 66 11 32 50 20 0.32 2,116
21 63.91 69 11 32 53 20 0.36 2,208
22 66.93 72 11 32 53 20 0.37 2,484
23 69.95 75 11 32 53 20 0.38 2,576
24 72.97 78 11 32 53 22 0.43 2,576
25 76.00 81 11 32 53 22 0.44 3,312
26 79.02 84 11 32 53 22 0.45 3,404
27 82.05 87 11 32 53 22 0.46 3,485
28 85.07 90 11 32 53 22 0.48 3,634
29 88.10 93 11 32 53 22 0.49
30 91.12 96 11 32 53 22 0.51 4,186
31 94.15 99 11 32 53 22 0.52
32 97.18 102 11 32 53 22 0.54 4,324
33 100.20 105 11 32 53 22 0.56
34 103.23 109 11 32 53 22 0.57 5,014
35 106.26 112 11 32 53 22 0.59 5,152
36 109.29 115 11 32 53 22 0.61 5,428
37 112.31 118 11 32 63 22 0.77
38 115.34 121 11 32 63 25 0.82 5,704
39 118.37 124 11 32 63 25 0.83
40 121.40 127 11 32 63 25 0.85 5,980
41 124.43 129 11 42 63 25 0.85
42 127.46 133 15 40 63 25 0.92 6,636
43 130.48 135 15 40 63 25 0.92
44 133.53 138 15 40 63 25 0.92
45 136.55 142 15 40 63 25 0.95 6,860
48 145.64 151 15 40 63 25 1.00
50 151.69 157 15 40 63 25 1.05
54 163.80 169 15 40 63 25 1.20
60 181.99 187 15 40 63 25 1.30
65 197.15 203 15 42 68 25 1.60
70 212.29 218 15 42 68 25 1.70
75 227.46 233 15 42 68 25 1.80
80 242.62 248 15 42 68 25 1.80

※ボスの外径に溝があります。溝の外径は、10T・φ18、11T・φ22、12T・φ24、13T・φ28、です。
材質は300クラスステンレス鋼です。
☆印は別途見積もり
ご要望により仕上加工も承ります。
