チェーン・ベルト・歯車伝導

スプロケット　（株）三蔵

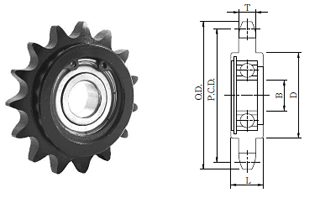

■ アイドラースプロケット

ローラチェンの伝動に適切なテンションを保持します。
スプロケットの歯部には、歯先硬化を施しています。耐久性に優れ円滑な回転が保たれます。
形式 歯数 軸穴径
B		 外径
O.D.		 ピッチ円
直径
P.C.D.		 歯幅
T		 ボス径
D		 長さ
L		 使用
ベアリング
形式		 質量
kg		 価格
（円）
CI-40C 13 10 59 53.07 7.2 38 14 6000ZZ 0.15 726
12 59 53.07 44 17 6001ZZ 0.14 759
15 15 97 61.08 44 17 6202ZZ 0.19 759
17 17 76 69.12 53 19 6203ZZ 0.30 990
CI-50C 13 15 74 66.34 8.7 44 17 6202ZZ 0.23 825
15 17 84 76.35 53 19 6203ZZ 0.37 1,056
17 20 94 86.39 60 21 6204ZZ 0.49 1,188
CI-60C 13 15 89 79.60 11.7 53 19 6203ZZ 0.46 1,122
15 20 101 91.62 60 21 6204ZZ 0.73 1,320
17 20 113 103.70 70 21 6204ZZ 0.91 1,518

・■歯面高周波焼入がしてあります。
材質は機械構造用炭素鋼です。
表面処理：黒染
