軸受

ニードル ベアリング 日本トムソン(株)

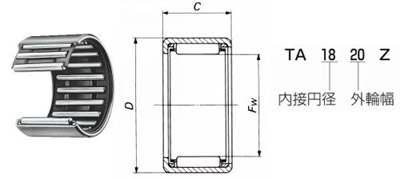

■ TA-Z形 シェル形ニードルベアリング
TA-Z 寸法(mm) 価格(円)
Fw D C
810 8 15 10 372
815 8 15 15 401
820 8 15 20 413
912 9 16 12 372
916 9 16 16 401
1010 10 17 10 372
1012 10 17 12 372
1015 10 17 15 401
1020 10 17 20 413
1212 12 19 12 372
1215 12 19 15 401
1220 12 19 20 413
1225 12 19 25 443
1416 14 22 16 401
1420 14 22 20 413
1510 15 22 10 401
1512 15 22 12 401
1515 15 22 15 413
1520 15 22 20 443
1525 15 22 25 490
1616 16 24 16 413
1620 16 24 20 443
1715 17 24 15 443
1720 17 24 20 490
1725 17 24 25 507
1813 18 25 13 413
1815 18 25 15 443
1817 18 25 17 490
1819 18 25 19 507
1820 18 25 20 507
1825 18 25 25 525
1916 19 27 16 525
1920 19 27 20 578
2015 20 27 15 507
2020 20 27 20 513
2025 20 27 25 525
2030 20 27 30 578
202820 20 28 20 525
2116 21 29 16 513
2120 21 29 20 561
2210 22 29 10 513
2215 22 29 15 561
2220 22 29 20 578
2225 22 29 25 596
2230 22 29 30 643
223016 22 30 16 608
223020 22 30 20 620
2420 24 31 20 578
2428 24 31 28 679
243216 24 32 16 679
243220 24 32 20 690
2510 25 33 10 561
2515 25 33 15 572
2520 25 33 20 578
2525 25 33 25 608
2530 25 33 30 620
2616 26 34 16 661
2620 26 34 20 690
2820 28 37 20 690
2830 28 37 30 708
2920 29 38 20 708
2930 29 38 30 767
3013 30 40 13 702
3015 30 40 15 702
3020 30 40 20 767
3025 30 40 25 802
3030 30 40 30 838
3220 32 42 20 820
3230 32 42 30 850
3512 35 45 12 802
3515 35 45 15 838
3520 35 45 20 915
3525 35 45 25 950
3530 35 45 30 1,015
3720 37 47 20 950
3730 37 47 30 1,056
3815 38 48 15 915
3820 38 48 20 950
3825 38 48 25 1,015
3830 38 48 30 1,056
W3845 38 48 45 1,457
4015 40 50 15 1,015
4020 40 50 20 1,056
4025 40 50 25 1,092
4030 40 50 30 1,115
4040 40 50 40 1,564
4520 45 55 20 1,062
4525 45 55 25 1,115
4530 45 55 30 1,168
4540 45 55 40 1,593
5012 50 62 12 1,210
5015 50 62 15 1,239
5020 50 62 20 1,274
5025 50 62 25 1,351
5030 50 62 30 1,398
5040 50 62 40 1,953
W5045 50 62 45 2,083
5520 55 67 20 1,375
5525 55 67 25 1,404
5530 55 67 30 1,493
5540 55 67 40 2,047
W5545 55 67 45 2,195
W5550 55 67 50 2,331
6025 60 72 25 1,434
6030 60 72 30 1,522
6040 60 72 40 2,183
W6045 60 72 45 2,331
W6050 60 72 50 2,449
6212 62 74 12 1,387
6525 65 77 25 1,522
6530 65 77 30 1,605
W6545 65 77 45 2,331
W6550 65 77 50 2,449
7025 70 82 25 2,041
7030 70 82 30 2,148
7040 70 82 40 3,216
W7050 70 82 50 3,481


■ TLA-Z形 シェル形ニードルベアリング
TLA-Z 寸法(mm) 価格(円)
Fw D C
36 3 6.5 6 -
48 4 8 8 466
59 5 9 9 360
69 6 10 9 360
79 7 11 9 360
810 8 12 10 360
910 9 13 10 360
912 9 13 12 360
1010 10 14 10 360
1012 10 14 12 372
1015 10 14 15 372
1210 12 16 10 372
1212 12 18 12 372
1312 13 19 12 372
1412 14 20 12 372
1416 14 20 16 401
1512 15 21 12 401
1516 15 21 16 413
1522 15 21 22 513
1612 16 22 12 413
1616 16 22 16 443
1622 16 22 22 561
1712 17 23 12 443
1812 18 24 12 443
1816 18 24 16 460
2012 20 26 12 507
2016 20 26 16 507
2020 20 26 20 513
2030 20 26 30 578
2212 22 28 12 572
2216 22 28 16 572
2220 22 28 20 578
2512 25 32 12 572
2516 25 32 16 578
2520 25 32 20 596
2526 25 32 26 620
W2538 25 32 38 909
2816 28 35 16 608
2820 28 35 20 620
3012 30 37 12 620
3016 30 37 16 625
3018 30 37 18 655
3020 30 37 20 100
3026 30 37 26 767
W3038 30 37 38 1,033
3512 35 42 12 690
3516 35 42 16 708
3520 35 42 20 743
4012 40 47 12 826
4016 40 47 16 838
4020 40 47 20 850
4516 45 52 16 950
4520 45 52 20 962
5020 50 58 20 1,127
5025 50 58 25 1,139
5520 55 63 20 1,257
5525 55 63 25 1,351
