伝導機器

カップリング　三木プーリ（株）

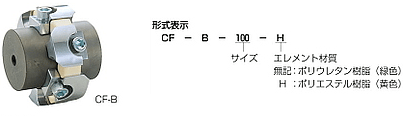

■ センタフレックス カップリング

センタフレックス カップリング
形式 価格（円） トルク(N・m) 最高
回転速度
(min-1)		 d(mm)
常用 最大 下穴 最大
CF-B-070 4,223 30 60 10000 9 30
CF-B-070-H 4,745 45 60 10000 9 30
CF-B-080 6,932 60 120 9000 12 30
CF-B-080-H 7,568 85 120 9000 12 30
CF-B-100 7,696 120 240 7500 12 38
CF-B-100-H 8,459 170 240 7500 12 38
CF-B-120 13,102 250 500 6000 15 48
CF-B-120-H 14,501 350 500 6000 15 48
CF-B-140 18,190 400 800 5000 15 55
CF-B-140-H 19,970 560 800 5000 15 55
CF-B-165 26,648 600 1200 4000 19 60
CF-B-165-H 28,302 850 1200 4000 19 60
CF-B-185 38,160 1000 2000 3600 29 80
CF-B-185-H 40,068 1400 2000 3600 29 80
注）掲載価格は下穴品の価格です。　

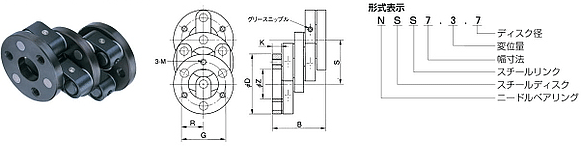

■ シュミット カップリング

シュミット カップリング
型式 価格（円） リンク数 最大変位量 (mm) 起動時
ピークトルク
(N・m)		 常用最大
トルク
(N・m)		 最高
回転速度
(min-1)		 軸受
基本負荷
(N)
2S×0.95 直線
NSS7.3.7 78,228 3×2 68 65 137 49 3000 3870
NSS7.7.9 86,496 3×2 133 128 196 68 2500 3870
NSS10.9.12 115,116 3×2 171 165 600 196 2000 8920
NSS13.9.14 139,920 3×2 171 165 1060 350 1800 14120
NSS16.10.16 190,164 3×2 190 183 1850 640 1500 21570
NSS20.9.20 248,676 3×2 171 165 3470 1180 1000 30890

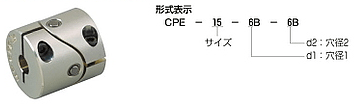

■ パラフレックス カップリング

パラフレックス カップリング
タイプ 価格（円） トルク(N・m) 最高
回転速度
(min-1)		 d(mm) 標準穴径(d1×d2)
常用 最大 下穴 最大
CPE-19 4,084 0.7 1.4 6000 3 8 4×4・4×6・5×5・5×6・5×8・6×6
CPE-29 5,165 2.0 4.0 6000 6 14 6×6・8×8・8×10・10×10
CPE-39 6,246 5.0 10.0 6000 8 20 8×8・10×10・12×12・15×15
注）掲載価格は下穴品の価格です。

追加工は三蔵に御下命ください
